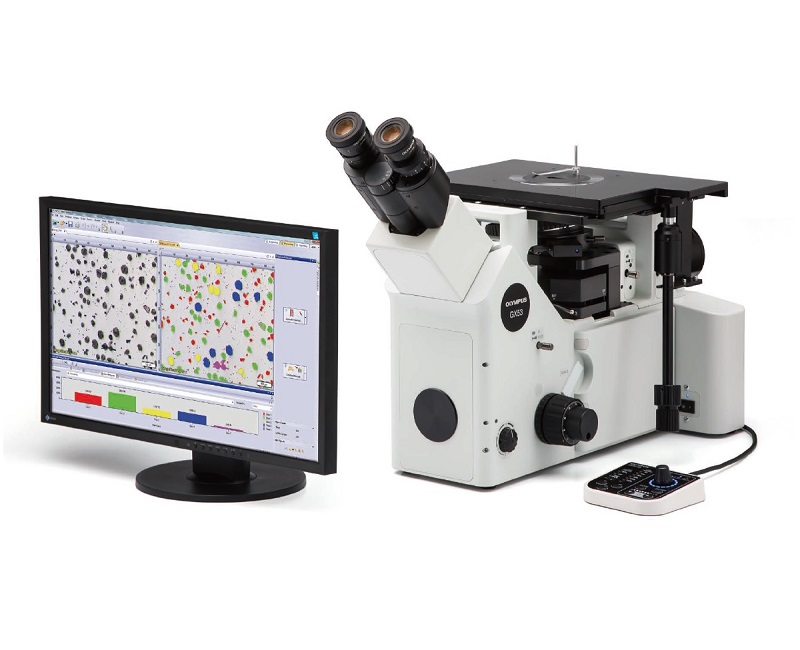

專為鋼鐵、汽車、電子和其他制造行業設計的GX53顯微鏡能夠提供傳統顯微鏡觀察方法難以獲得的清晰圖像。在配合奧林巴斯Stream圖像分析軟件使用情況下，該顯微鏡可讓從觀察到圖像分析及報告的整個檢測流程變得更加順暢。
快速觀察、測量和分析金相組織。
1. 采用組合觀察方法獲得出色圖像
2. 輕松生成全景圖像
3. 生成全聚焦圖像
4.?采集明亮區域和暗光區域
1. 專為材料科學而設計的軟件
2. 符合行業標準要求的金相分析
即便新手操作員也能夠輕松完成樣品觀察、結果分析和報告創建。
1. 輕松恢復顯微鏡設置
2. 用戶指導讓分析變得更加簡單
3. 報告的創建
我們成熟可靠的光學器件和成像技術能夠提供清晰的圖像和可靠的檢測結果。
1. 可靠的光學性能：波前像差控制
2. 清晰的圖像：圖像陰影校正
3. 一致的色溫：高強度白光LED照明
4. 準確測量：自動校準
根據您的應用要求選擇所需的組件。
1. 打造專屬于您的系統：利用各種選配組件獲得全方面定制的系統
GX53顯微鏡的各種觀察功能可獲得清晰銳利的圖像，讓您能夠對樣品進行可靠的缺陷檢測。奧林巴斯Stream圖像分析軟件的新型照明技術和圖像采集方案可為您提供評估樣品和記錄研究結果的更多選擇。
MIX技術將暗場與另一種觀察方法（如明場或偏振）相結合，讓您能夠觀察傳統顯微鏡難以觀察的樣品。圓形LED照明器的定向暗場功能可在指定時間照射一個或多個象限，從而減少樣品光暈，更好地觀察表面紋理。
印刷電路板切片
 |
 |
 |
 |
 |
||
| 明場 襯底層和通孔不可見。 |
暗場 痕跡不可見。 |
MIX: 明場+暗場 所有組件均可清晰呈現。 |
不銹鋼
 |
|
 |
|
 |
||
| 明場 紋理無法觀察。 |
暗場象限 色彩信息被去除。 |
MIX: 明場+暗場象限 材料色彩和紋理均可觀察。 |
通過多圖像拼接(MIA)功能, 您轉動手動載物臺上的XY旋鈕即可輕松完成圖像拼接—電動載物臺為選配。奧林巴斯Stream軟件采用模式識別生成全景圖像，特別適合用于檢查滲碳和金屬流動情況。
螺栓的金屬流動
 |
 |
 |
|
 |
||
| 使用XY旋鈕調節載物臺位置。 | 可觀察到金屬流動的全部狀況。 |
奧林巴斯Stream軟件的景深擴展(EFI) 功能可采集高度超出景深范圍的樣品圖像。EFI可將這些圖像堆疊在一起生成單幅的樣品全聚焦圖像。即便分析表面不平坦的切片樣品時，EFI也能夠創建全聚焦圖像。
EFI配合手動或電動Z軸聚焦裝置，可生成高度圖像，對結構進行可視化觀察。
樹脂零件
 |
|
 |
|
 |
||
| 使用對焦手柄調整物鏡高度。 | EFI自動采集和堆疊多幅圖像，生成單幅的樣品全聚焦圖像。 | 生成全聚焦圖像。 |
采用先進圖像處理技術的高動態范圍(HDR)可在圖像內調整亮度差異，從而減少眩光。其也有助于增強低對比度圖像的對比度。高動態范圍(HDR)功能可用于觀察電子組件的細微結構并識別金屬晶界。
金板
 |
|
 |
||
| 某些部位存在眩光。 | 暗光區域和明亮區域利用HDR獲得清晰呈現。 |
鉻擴散涂層
 |
|
 |
||
| 對比度低且不清晰。 | 利用HDR增強對比度。 |
采用不同觀察方法所獲得的效果示例。
GX53顯微鏡和奧林巴斯Stream軟件可為滿足各種行業標準要求的金相分析方法提供支持。用戶通過分步操作指導能夠輕松快捷完成樣品分析。
計數和測量解決方案使用閾值法，能夠可靠地分離目標（如顆粒和劃痕）與背景?？墒褂贸^50種不同的參數對樣品進行測量或評級，包括形狀、大小、位置和像素特性等。
 |
 |
 |
 |
 |
||
| 常規軟件 晶界不清晰 |
侵蝕后 的鋼的顯微組織 （原始圖像） |
奧林巴斯Stream 晶界清晰可辨 |
晶粒分類結果
測量晶粒尺寸和分析鋁、鐵素體和奧氏體等鋼的晶體結構以及其他金屬的顯微組織。
支持標準：ISO, GOST, ASTM, DIN, JIS,? GB/T
鐵素體晶粒的顯微組織
 |
|||
| 晶粒度截線法解決方案 |
評估鑄鐵樣品（球墨/蠕墨）的石墨球化率及含量。對石墨節點的形態、分布和大小歸類。
支持標準：ISO、NF、ASTM、KS、JIS、GB/T
顯示球狀石墨結構的延性鑄鐵
鑄鐵解決方案
對在惡劣視場采集圖像中的非金屬夾雜物或手動發現的惡劣夾雜物進行分類。
支持標準：ISO、EN、ASTM、DIN、JIS、GB/T、UNI
帶有非金屬夾雜物的鋼
夾雜物惡劣視場解決方案
可輕松比較實時或靜態圖像與自動縮放的參考圖像。該解決方案包括符合各種標準的參考圖像（也可單獨購買更多的參考圖像）。支持包括實時疊加顯示和并排比較等多種模式。
支持標準：ISO、EN、ASTM、DIN、SEP
| 帶有非金屬夾雜物的鋼 | 鐵素體晶粒的顯微組織 | ||
 |
 |
