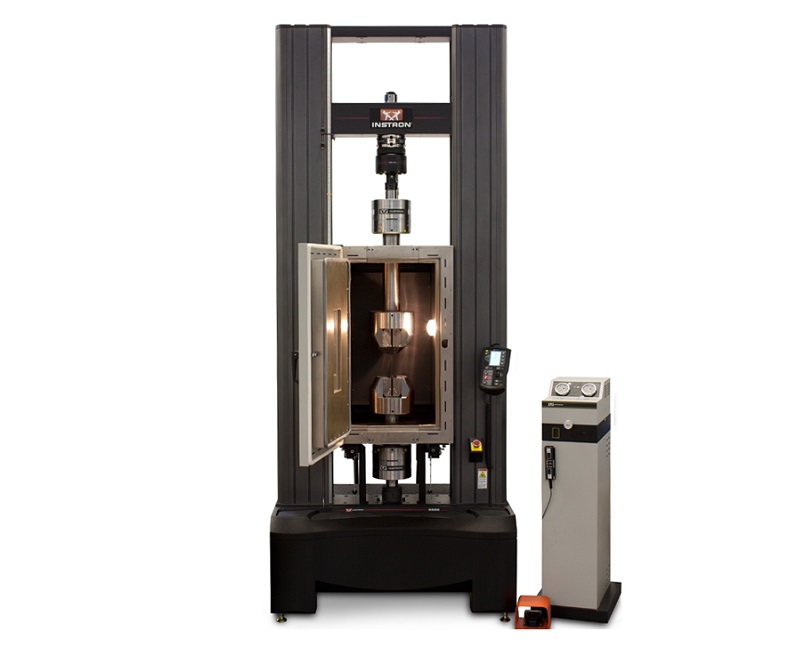

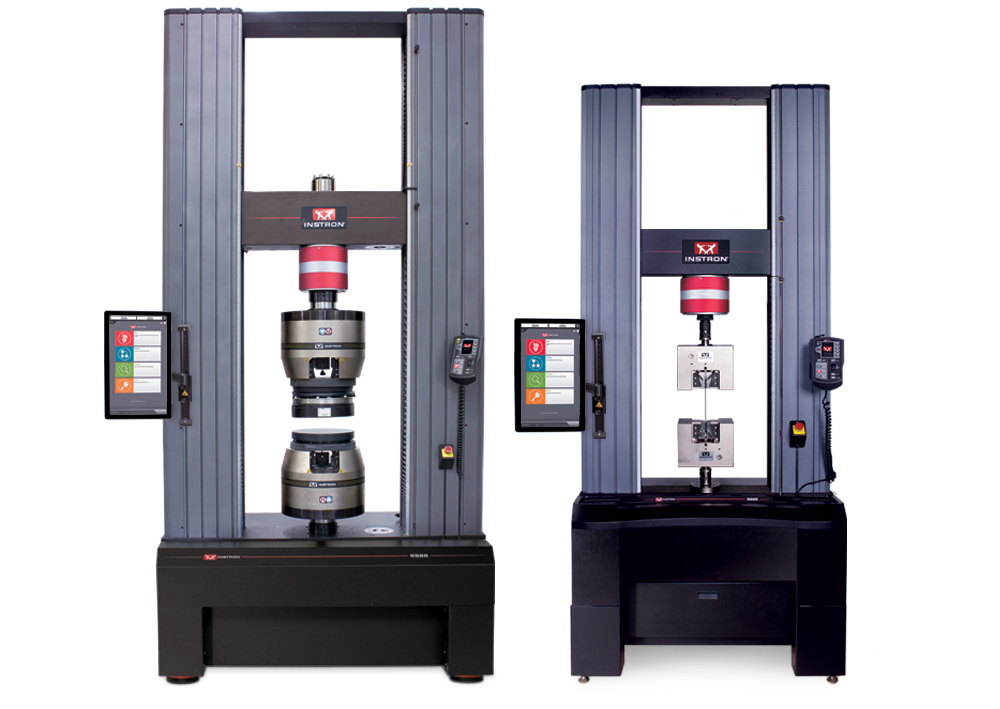

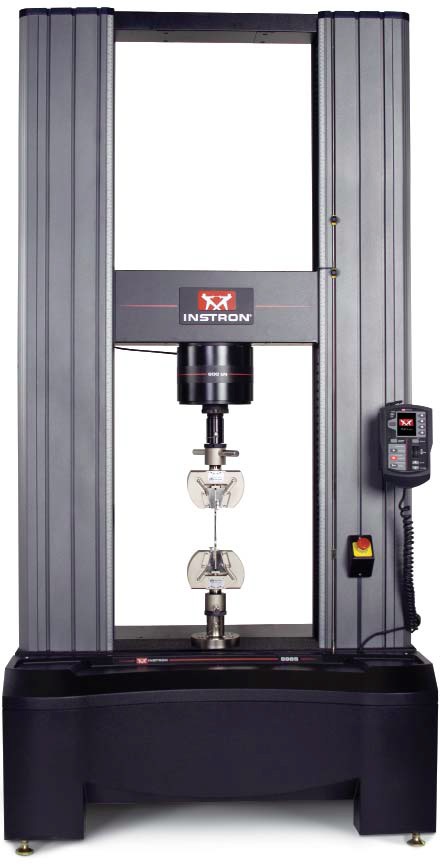

5980系列電子力學試驗機

概述

5980 落地式材料測試系統堅固耐用，測試準確，能夠滿足靈活的測試需求，標準設計和選項能大大提高操作者的效率和操作經驗. 5980 落地式具有堅固耐用的機架結構，能夠很好地滿足各種合金，復合材料，航空航天和汽車結構，螺栓，緊固件和鋼板的材料測試。機架載荷容量有100, 150, 250, 400 和600 kN; 并且部分選型能夠滿足特別的行程和測試空間的要求。

5980落地式材料試驗系統的關鍵優勢是機架剛度，非常適合于測試高強度的材料例如航空復合材料，金屬合金和晶狀體聚合物A key advantage of the 5980。準確引導和預加載軸承所賦予的高剛度可以提供更為準確的模量和應變值，并減小能量的儲存。

易于進入的試驗區域?qū)Σ僮魅藛T來說是非常重要的，當測試大體積的金屬試驗，緊固件，或者復合材料的部件，操作人員往往要費力地到達大機架的底部來安裝試樣-特別是當夾具或工裝的體積也很大時， 400和600 kN 機架設計有比較低的基座便于操作人員安裝夾具和工裝，從而減少人工扶持重試樣的需要。

特性

● 載荷測量精度: 精度為示值讀數的+/- 百分之0.5，載荷傳感器滿量程至容量的1/1000 (2580 系列載荷傳感器)

● 加載、延伸和應變通道同時工作時可達2.5 kHz

● 速度范圍 0.00005 to 1016 mm/min (0.000002 in/min to 40 in/min), 根據型號各有不同

● 較低的操作基座便于操作者進入試驗空間用戶自定義的控制面板操作

● 和 Bluehill^??軟件兼容

● 傳感器自動識別載荷和引伸計

● 可以有加長和加寬選項

型號范圍

5982

● 100 kN (22,500 lbf)載荷容量

● 1430 mm (56.3 in) 垂直試驗空間*

● 1930 mm (76 in) 垂直試驗空間 （特別加高型)

5984

● 150 kN (33,750 lbf) 載荷容量

● 1430 mm (56.3 in) 垂直試驗空間*

● 1930 mm (76.0 in) 垂直試驗空間 （特別加高型)

5985

● 250 kN (56,200 lbf) 載荷容量

● 1430 mm (56.3 in) 垂直試驗空間*

● 1930 mm (76.0 in) 垂直試驗空間 （特別加高型)

5988

● 400 kN (89,700 lbf) 載荷容量

● 2050 mm (80.7 in) 垂直試驗空間 *

5989

● 600 kN (135,000 lbf) 載荷容量

● 2000 mm (78.8 in) 垂直試驗空間*

*垂直試驗空間是指從機架底座平臺上表面到移動橫梁下表面之間的距離 不包括載荷傳感器、夾具和工裝裝置。
